Il-valvoli tal-farfett jistgħu jiġu kklassifikati f'diversi modi bbażati fuq diversi dimensjonijiet, bħal struttura, prestazzjoni tas-siġillar, u metodu ta 'attwazzjoni. It-tliet klassifikazzjonijiet l-aktar komuni u t-tipi korrispondenti tagħhom huma kif ġej:
1, Klassifikazzjoni skond it-Tip ta' Issiġillar (Waħda mill-aktar kategoriji ewlenin)
•Artab-Valvoli Butterfly tas-Siġill
￮Il-par tas-siġillar huwa magħmul minn materjal elastiku (bħal gomma, Teflon, eċċ.) u metall. Is-siġill jinkiseb permezz tad-deformazzjoni tal-materjal elastiku,li jirriżulta fi prestazzjoni eċċellenti tas-siġillar(it-tnixxija hija tipikament Inqas minn jew ugwali għal 0.01%). Huma adattati għall-użu ma' midja mhux-korrużiva bħall-ilma, l-arja u ż-żejt, iżda b'rekwiżiti ta 'tnixxija għolja.
￮Żvantaġġi: Reżistenza limitata għat-temperatura u l-pressjoni (is-siġilli tal-gomma ġeneralment għandhom reżistenza għat-temperatura ta 'Inqas minn jew ugwali għal 120 grad, Teflon Inqas minn jew ugwali għal 200 grad), u huma suxxettibbli għall-korrużjoni minn midja bħal aċidi u alkali qawwija.
•Hard-Valvoli Butterfly tas-Siġill
￮Il-par tas-siġillar huwa magħmul minn metall u metall (bħal azzar li ma jissaddadx u azzar fondut). Makkinar ta 'preċiżjoni jiżgura twaħħil mill-qrib bejn l-uċuħ tas-siġillar. Huma joffru reżistenza qawwija għat-temperatura u l-pressjoni (temperaturi sa 425 grad u pressjonijiet sa PN40 u ogħla), li jagħmluhom adattati għall-użu b'-temperatura għolja, pressjoni għolja-, u midja korrużiva bħal fwar, drenaġġ, u soluzzjonijiet aċidużi u alkalini. Żvantaġġi: Il-prestazzjoni tas-siġillar hija kemxejn inferjuri għal siġilli rotob (it-tnixxija hija tipikament Inqas minn jew ugwali għal 0.1%), u hija meħtieġa preċiżjoni ogħla tal-magni.
2,Klassifikazzjoni skond it-Tip Strutturali (Ibbażat fuq Metodu ta' Konnessjoni tad-Diska)
•Center Siġill Butterfly Valve
￮L-assi tar-rotazzjoni tad-diska jinsab fuq il-linja ċentrali tal-mogħdija tal-fluss. Meta magħluqa, id-diska tikkuntattja bis-sħiħ is-sedil tal-valv, u tikseb siġill. Din l-istruttura sempliċi u prezz baxx huma ta 'benefiċċju, iżda minħabba li d-diska hija soġġetta għal forzi ta' impatt sinifikanti mill-midja, hija adattata għal pajpijiet ta 'pressjoni baxxa, -dijametru żgħir (ġeneralment DN Inqas minn jew ugwali għal 200mm), bħal pajpijiet residenzjali tal-provvista tal-ilma u tad-drenaġġ.
•Valvoli tal-farfett eċċentriku
￮L-assi li jdur tad-diska huwa kkumpensat miċ-ċentru, u jiġi f'diversi konfigurazzjonijiet eċċentrika (bħal eċċentrika waħda, doppja u tripla):
￮Eċċentriku wieħed: L-assi huwa kkumpensat mill-wiċċ tas-siġillar, inaqqas il-frizzjoni bejn id-diska u s-sedil u jżid il-ħajja tas-servizz. Adattat għal applikazzjonijiet ta 'pressjoni medja u baxxa.
￮Doppju eċċentriku: L-assi huwa kkumpensat kemm miċ-ċentru kif ukoll mill-wiċċ tas-siġillar, ikompli jnaqqas il-frizzjoni u jagħmel il-ftuħ u l-għeluq aktar faċli. Applikabbli ħafna.
￮Triple eċċentriku: Ibbażat fuq il-konfigurazzjoni eċċentrika doppja, jiżdied offset angolari biex jinkiseb ftuħ u għeluq ta '"frizzjoni żero" bejn id-diska u s-sedil. Dan huwa d-disinn mainstream għal valvi tal-farfett tas-siġill iebes-u huwa adattat għal-pressjoni għolja, temperatura-għola, u dijametru-kbir
pajpijiet (DN akbar minn jew ugwali għal 300mm).
3, Klassifikazzjoni bil-Metodu ta' Drive (Ibbażat fuq Metodu ta' Operazzjoni)
￮Mħaddma manwalment permezz ta 'rota tal-idejn, manku, jew mekkaniżmu ta' rkaptu tad-dudu. Huma għandhom struttura sempliċi u prezz baxx, li jagħmluhom adattati għal applikazzjonijiet ta'-dijametru żgħir, ta' frekwenza-baxxa (bħal manutenzjoni ta' pipeline żgħar u valvi ċivili).

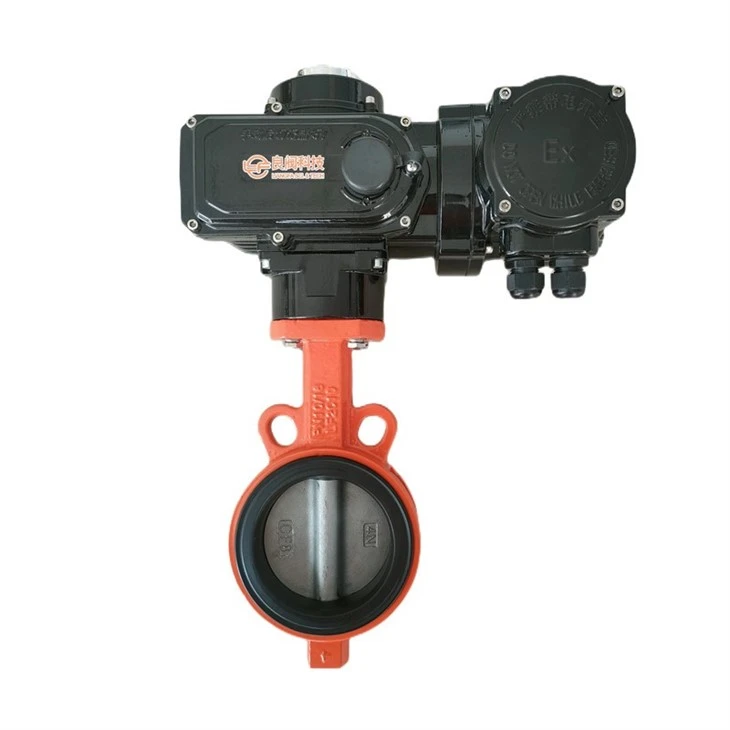

￮Mħaddma minn attwatur elettriku (irkaptu/turbina misjuqa bil-mutur-), dawn jippermettu kontroll mill-bogħod u tħaddim awtomatizzat, joffru preċiżjoni għolja (kapaċi jirregolaw il-fluss), u huma adattati għal pipelines kbar u sistemi awtomatizzati (bħal linji ta 'produzzjoni industrijali u sistemi muniċipali ta' provvista ta 'ilma).
•Valvoli tal-farfett pnewmatiċi
￮Mħaddma minn attwatur pnewmatiku (immexxi minn ċilindru-), joffru rispons veloċi (ħinijiet qosra ta 'ftuħ u għeluq) u huma adattati għal ambjenti fjammabbli u splussivi (l-ebda riskju ta' xrar) jew kundizzjonijiet li jeħtieġu swiċċ rapidu (bħal għeluq ta 'emerġenza ta' pipelines kimiċi).
Minbarra t-tliet kategoriji msemmija hawn fuq, il-valvoli tal-farfett jistgħu wkoll jiġu kkategorizzati skond il-kalibru (żgħir/medju/kbir) u materjal (ħadid fondut, azzar li ma jissaddadx, eċċ.). L-għażla tat-tip fl-applikazzjoni attwali għandha tkun ibbażata fuq il-karatteristiċi tal-midja, il-pressjoni u t-temperatura, u r-rekwiżiti operattivi.
